中埋式钢边止水带详细介绍、接头方法及选用标准

中埋式钢边止水带详细介绍：

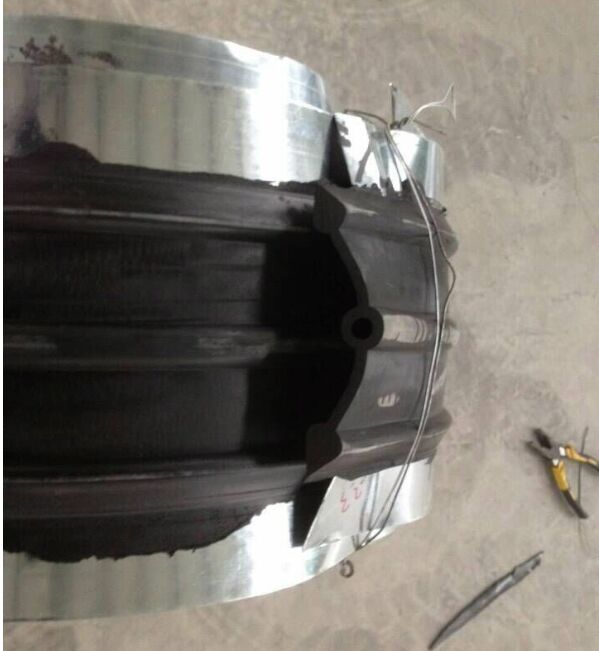

中埋式钢边橡胶止水带系以一般可伸缩的橡胶和两边配有镀锌钢边所组成的复合件。这种止水带主要靠中间的橡胶段在混凝土变形缝间被压缩或拉伸，而起到密封止水作用。一般来说，混凝土和橡胶的粘附力较差，在常规施工中，又因橡胶是柔软弹性体，使混凝土在浇筑时不易被掏实，故在混凝土接缝膨胀，扯离、扭转时会经常出现橡胶止水带松动和脱落，以致在水头压力较高情况下会产生渗漏现象。对于变形缝大的接缝来说，问题就更为突出。采用镀锌钢边橡胶复合式止水带，基本上可以克服纯橡胶桥式止水带的这些不足。

中埋式钢边橡胶止水带这种复合式止水带还具有双重功能，即一方面可以延长途径，延缓渗水速度，另一方面镀锌钢边和混凝土有着良好的粘附性，使止水带能承受较大的拉力和扭力，从而保证橡胶止水带的混凝土中的有效变形范围内不会产生松动和脱落现象，提高止水效果。钢边橡胶止水带选用镀锌钢边;橡胶:通常选用天然橡胶、氯丁橡胶、三元乙丙橡胶等。

中埋式钢边橡胶止水带要求橡胶和钢边能有效地粘结，它们之间的粘结强度(剥离强度)应达80~10N/2.5mm，以使它们在外界条件变化情况下不被拉脱。通常钢边边缘没有工艺孔，安装浇筑混凝土时，利用工艺将止水带和钢边用细铁丝缠绕固定，以保证浇捣密实，使镀锌钢片和混凝土有效地牢固粘附。本产品主要用于混凝土现浇时设在施工缝及变形缝内与混凝土结构成为一体的基础工程，如地下设施、隧道涵洞、输水渡槽、拦水坝、贮液构筑物等。



中埋式钢边止水带接头方法：

中埋式钢边止水带接头方法有两种:一种是采用粘接剂进行冷接头，一种是使用热硫化模具进行热接。

下边就分别介绍下两种接头方法:粘接剂冷接是采用橡胶止水带专用冷接胶水、采用搭接法把止水带需要接头的断面用磨光机磨平5~10厘米、涂胶水压实即可，具有强度高、凝固快的优点、施工方便、省时省力，可达到一般工程质量要求。现场热接硫化法接头是使用与止水带匹配的热硫化模具及生胶片现场硫化热接，施工难度大，但接头效果理想，适合对工程质量要求严格的项目。

中埋式钢边止水带选用标准：

我们对于此种止水带设计及选用标准: 在工程设计及施工选用过程中，CB型中埋式钢边止水带的宽度及厚度应按以下条件确定:

1、水压小于4m,水平和垂直变形量不超过10mm 时，CB型中埋式钢边止水带的宽度不宜小于200mm，厚度不宜小于5mm;

2、水压为4-8m，水平和垂直变形量不超过30mm时，CB型中埋式钢边止水带的宽度不宜小于300mm，厚度不宜小于6mm。
